Ein Sankey-Diagramm zeigt, woher Energie und Mengen kommen und wohin sie fließen. In eco2lot klicken Sie sich vom Gesamtüberblick Schritt für Schritt bis zum einzelnen Verbraucher.
Ein Sankey-Diagramm stellt Energie- oder Mengenflüsse als Bänder dar. Links steht die Quelle, etwa der Netzbezug eines Standorts, rechts stehen die Verbraucher. Die Breite jedes Balkens entspricht der Menge, die dort fließt: Je breiter der Balken, desto mehr Energie oder Material steckt darin. So erkennen Sie auf einen Blick, woher Energie kommt, wohin sie fließt, welche Bereiche die größten Anteile haben und wo ungewöhnlich viel verbraucht wird. Die Werte stammen in eco2lot direkt aus Datenpunkten, Zählern und smartcalc-Berechnungen – für den Zeitraum, den Sie wählen.
Dieselbe Datenbasis, unterschiedliche Fragen. Die hierarchische Navigation zeigt jeder Person genau die Ebene, die sie für ihre Entscheidung braucht – ohne dass alle Verbraucher in einer einzigen Grafik stehen müssen.
Unternehmen → Standorte: Wie verteilt sich der Energieeinsatz auf unsere Werke?
Standort → Bereiche → Verbraucher: Wo sitzen die größten Hebel für Maßnahmen?
Linie → Maschinen: Welche Anlage zieht mehr als ihre Nachbarn – und seit wann?
Medium → Bereiche: Welche Anteile an Strom, Gas und Wärme gehen in welchen Bereich?
Drei echte Ansichten aus einem Demo-Mandanten: das Verzeichnis aller Sankeys, der Gesamtüberblick eines Werks und die nächste Ebene nach einem Klick auf den Knoten „Gesamt Kompressoren“.

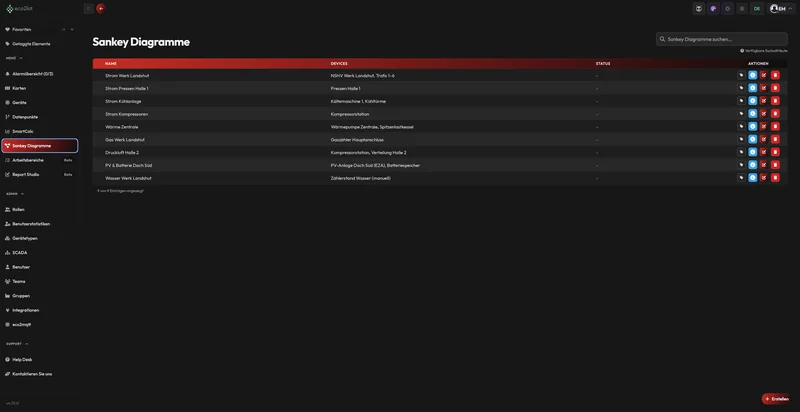

Je Sankey stehen Name und zugeordnete Geräte. Ein Werk kann mehrere Sankeys haben – Strom, Wärme, Gas, Druckluft, Wasser oder PV & Batterie. Suchen, taggen, bearbeiten, als Favorit markieren.

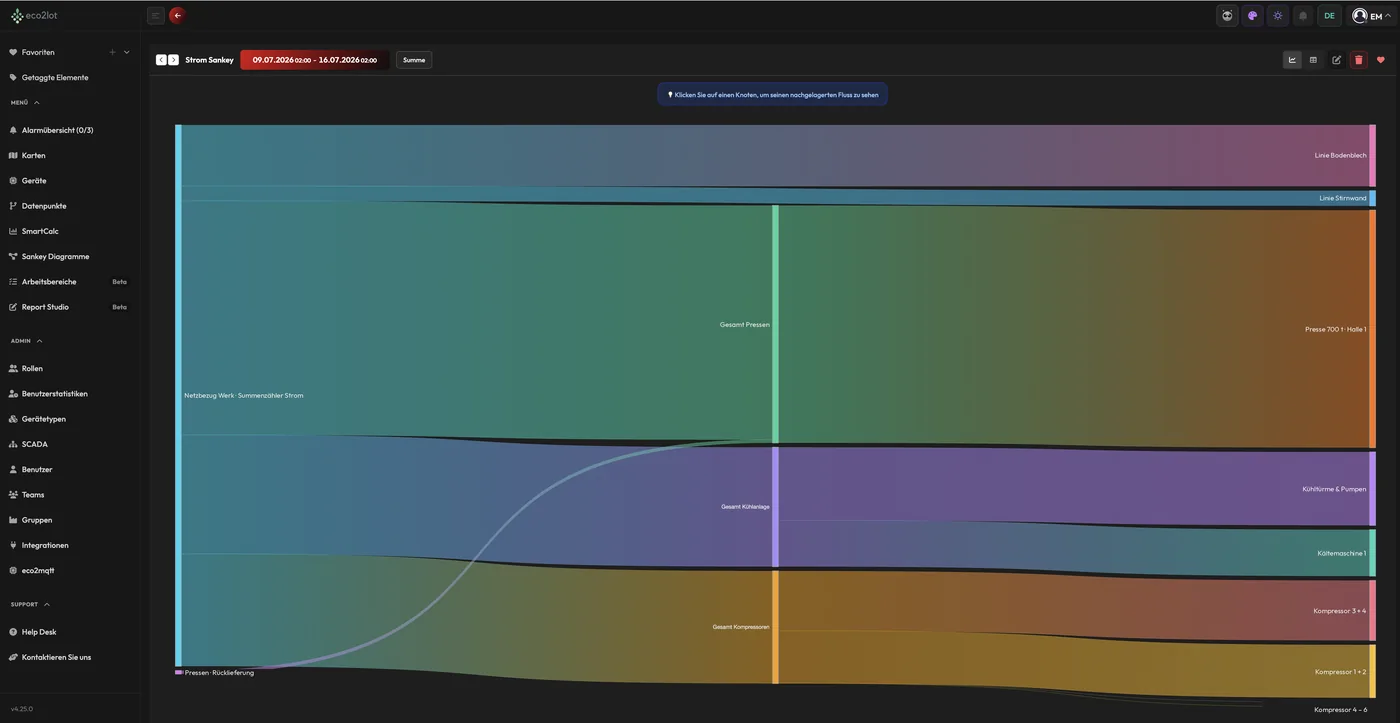

Zeitraum wählen und blättern, Aggregation „Summe“. Links der Netzbezug, in der Mitte die Bereiche, rechts die Anlagen. Die Kühlanlage hängt zusätzlich an der Rücklieferung der Pressen – auch solche Wege werden sichtbar.

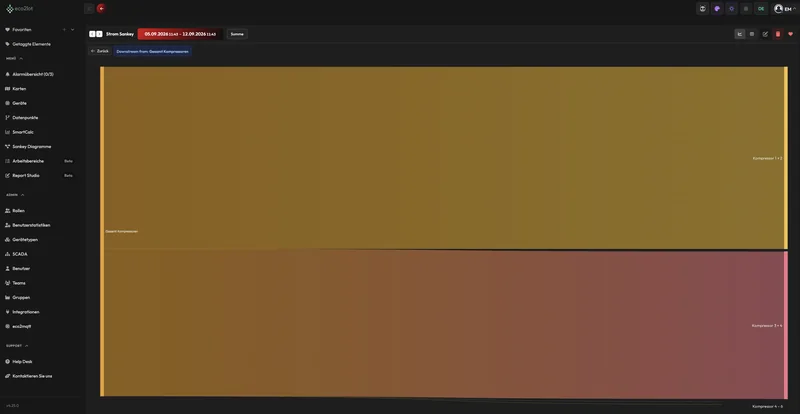

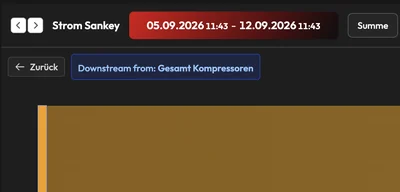

Der nachgelagerte Fluss dieses Knotens füllt die ganze Fläche: Kompressor 1 + 2, 3 + 4 und 4 – 6 mit ihren Anteilen. „Zurück“ führt zur Übersicht. Zeitraum und Zahlen bleiben dieselben – nur der Ausschnitt ändert sich.
Die Aufnahme zeigt, wie eco2lot ein Sankey aus den Zählerwerten des gewählten Zeitraums aufbaut: Die Knoten erscheinen, die Flüsse wachsen auf ihre Breite – und Zwischenknoten bündeln, was aus mehreren Quellen kommt. Die Animation läuft ohne Ton und lässt sich pausieren.
Ein klassisches Sankey-Diagramm zeigt eine Ebene. Bei einem Werk mit hunderten Verbrauchern entstehen dann sehr viele Knoten und Verbindungen auf einer Fläche. eco2lot geht einen anderen Weg: Sie sehen zuerst den Gesamtüberblick und gehen genau dort ins Detail, wo es relevant wird. Drei Bausteine machen das möglich.
Quelle, Zwischenknoten, Verbraucher: Das Sankey zeigt, wie sich eine Gesamtmenge auf Bereiche und Anlagen verteilt – für den gewählten Zeitraum.
Was sehe ich? Woher kommt die Energie – und wohin fließt sie.
Alle Unterknoten sind im Standard sichtbar – das Sankey zeigt die ganze Struktur bis zur einzelnen Anlage. Drill-down bedeutet: Ein Klick auf einen Knoten zeigt nur noch seinen nachgelagerten Fluss, in voller Größe. So wechseln Sie vom Gesamtüberblick Schritt für Schritt tiefer in einzelne Bereiche.
Was kann ich tun? Tiefer gehen, ohne die Übersicht zu verlieren.
Ein Knoten kann auf ein eigenständiges Sankey-Diagramm verweisen. So verteilen Sie große Systeme auf mehrere verständliche Diagramme mit jeweils eigener Struktur.
Warum hilft das? Vom Gesamtbild direkt in die passende Detailansicht.
Ein Sankey wird aus vorhandenen Mess-, Zähler- und Berechnungsdaten gespeist. Feste Zahlen pflegen Sie nirgends.
Ihr VorteilAus Messdaten werden verständliche Energie- und Mengenflüsse – automatisch aktuell.
Klassische Einsätze im Energiemanagement – jeder als eigenes Sankey oder als Ebene in einer verlinkten Struktur.
Ihr VorteilGrößte Verbraucher, Eigenverbrauch, Fremdbezug, Erzeugung und Speicherflüsse auf einen Blick. Differenzen zwischen Bezug und Verbrauchern werden sichtbar, wenn beide gemessen sind.
Das Prinzip gilt für jede Menge, die als Datenpunkt oder Zähler in eco2lot vorliegt.
Ihr VorteilSankey visualisiert Mengenströme – Energie ist der häufigste, aber nicht der einzige Fall.
Das Verzeichnis hält alle Sankeys eines Mandanten zusammen – je Werk, Medium oder Fragestellung eines.
Ihr VorteilEin Sankey pro Frage statt einer Grafik für alles – und trotzdem alles miteinander verbunden.
Sankey ist keine isolierte Visualisierung. Es nutzt dieselbe zentrale Datenbasis wie alle eco2lot-Funktionen: Geräte liefern Datenpunkte, smartcalc rechnet daraus Zähler und Kennzahlen, das Sankey zeigt den Fluss – und Dashboards, Alarme und Berichte arbeiten mit denselben Werten weiter.
Die Basis jedes Flusses: Zählerstände und Messwerte als Zeitreihe – mit Historie, Einheit und Qualität.
Mehr erfahrenVorschub-, Mengen- und Summenzähler, Formeln und Kennzahlen – die Mengen je Zeitraum, die das Sankey verteilt.
Mehr erfahrenJedes Sankey ist Geräten zugeordnet – Trafo, NSHV, Kompressorstation, Wärmepumpe.
Mehr erfahren„Was passiert?“ – Werte, Trends und Alarme. Das Sankey ergänzt: „Wohin fließt es?“
Mehr erfahrenDer zeitliche Verlauf eines Verbrauchers, den das Sankey als auffällig breit gezeigt hat.
Mehr erfahrenGrenzwerte auf denselben Zählern – der Alarm meldet, das Sankey zeigt den Anteil.
Mehr erfahrenEnergieverteilung im Bericht – für Management, Energieteam und Audit.
Mehr erfahrenDie Lösung für aktives Energiemanagement, in der Sankey seinen Platz hat.
Mehr erfahrenSankey, Unterknoten und Links zusammen ergeben eine hierarchische Struktur: Unternehmen → Standort → Halle → Linie → Maschine. Jeder relevante Bereich kann ein eigenes Sankey enthalten. Vier typische Beispiele zeigen, wie solche Landkarten aussehen.
Standort 2.000 MWh → Produktion 1.300 · Gebäude 400 · Infrastruktur 300. Klick auf Produktion: Linie 1 550 · Linie 2 450 · Linie 3 300. Klick auf Linie 1: Maschine A 230 · B 180 · C 140 MWh – ohne die Übersicht zu verlieren.
Strom → Wärmepumpe → Wärme → Heizkreise; dazu PV → Wärmepumpe, Netz → Wärmepumpe, Wärmepumpe → Pufferspeicher → Heizkreise. Über einen Link wechselt der Knoten „Wärmeversorgung“ in ein eigenes Wärme-Sankey mit mehreren Erzeugern.
PV-Erzeugung → Eigenverbrauch · Batterie · Netzeinspeisung; Netz → Verbraucher; Batterie → Verbraucher. Von „Verbraucher“ geht es per Link weiter in Produktion, Gebäude, Wärmepumpe und Ladeinfrastruktur.
Unternehmen → Standort München · Hamburg · Berlin zeigt den Energieeinsatz je Werk. Ein Klick auf Standort Hamburg zoomt auf Produktion, Gebäude, Heizung, Druckluft; Produktion führt zu Linien und Maschinen – dieselbe Logik für die ganze Gruppe.
Ein Gerät misst, der Datenpunkt speichert die Zeitreihe, smartcalc rechnet daraus die Menge je Zeitraum. Das Sankey verteilt diese Menge auf Bereiche und Anlagen und zeigt, wo die größten Hebel liegen. Von dort geht es tiefer – in den Unterknoten oder in ein verlinktes Sankey – bis die Ursache sichtbar ist. Die Entscheidung fällt am größten Hebel, mit denselben Zahlen, die auch Dashboards, Alarme und Berichte nutzen.
Dashboard und Sankey ergänzen sich: Das Dashboard beantwortet „Was passiert?“ – Verbrauch, Kennzahl, Alarm. Das Sankey beantwortet „Wohin fließt es?“ – Anteile, Wege, Verteilung.
Sie sehen auf einen Blick, woher Energie und Mengen kommen, wohin sie fließen und welche Bereiche die größten Anteile haben.
Sie navigieren per Klick vom Gesamtüberblick in Unterknoten – vom Standort bis zur einzelnen Maschine, ohne die Übersicht zu verlieren.
Sie verbinden mehrere Sankeys zu einer Landkarte Ihrer Energie- und Prozessströme – je Werk, Medium oder Fragestellung eines.
Die Werte kommen aus Datenpunkten, Zählern und smartcalc; das Sankey bleibt für jeden Zeitraum automatisch aktuell.
Sie visualisieren neben Strom auch Wasser, Gas, Druckluft, Wärme, Dampf, Material und Stückzahlen.
Eine Darstellung von Energie- oder Mengenflüssen als Bänder zwischen Knoten: links die Quelle, rechts die Verbraucher. Die Breite jedes Balkens entspricht der Menge, die dort fließt. So sehen Sie ohne Zahlenlesen, woher Energie kommt und wohin sie geht.
Die Menge – zum Beispiel Kilowattstunden, Kubikmeter oder Stück – im gewählten Zeitraum. Ein doppelt so breiter Balken steht für die doppelte Menge. Dadurch fallen die größten Verbraucher sofort auf.
Datenpunkte, Vorschubzähler, Mengenzähler, Summenzähler, Kennzahlen und smartcalc-Ergebnisse – also alle vorhandenen oder berechneten Werte in eco2lot. Ein Knoten oder Fluss bekommt seine Menge direkt aus dieser Quelle.
Die Werte stammen aus den laufend erfassten Mess- und Berechnungsdaten der Plattform. Sie wählen den Zeitraum – mit denselben Auswertungszeiträumen wie in smartcalc –, das Sankey summiert die zugehörigen Mengen. Feste Zahlen pflegen Sie nirgends – die Grafik wird aus den tatsächlichen Daten gespeist.
Sie starten mit dem Gesamtüberblick und wechseln mit einem Klick immer tiefer in einzelne Bereiche – etwa vom Standort in die Produktion, von dort in eine Linie und weiter zur einzelnen Maschine. „Zurück“ führt eine Ebene nach oben.
Jeder Knoten, der einem anderen nachgelagert ist – etwa Linie 1, 2 und 3 unter „Produktion“. Im Standard sind alle Unterknoten sichtbar. Klicken Sie einen Knoten an, zeigt eco2lot nur noch seinen nachgelagerten Fluss in voller Größe. Die Struktur und der Zeitraum bleiben dieselben – nur der Ausschnitt wechselt.
Ja. Ein Knoten kann auf ein eigenständiges Sankey-Diagramm verweisen. So springen Sie etwa vom Sankey „Unternehmen“ über „Standort Hamburg“ in das Sankey dieses Standorts – oder vom Standort-Sankey über „Wärmeversorgung“ in ein detailliertes Wärme-Sankey.
Ein Unterknoten fächert einen bestehenden Knoten innerhalb derselben logischen Struktur weiter auf (Produktion → Linien → Maschinen). Ein Sankey-Link wechselt in ein separates Sankey-Diagramm mit eigener Struktur (Standort → eigenes Wärme-Sankey). Kurz: tiefer in dieselbe Struktur oder hinüber in eine andere.
Ja. Ein Sankey „Unternehmen“ zeigt den Energieeinsatz je Standort. Darunter liegen je Standort die Unterknoten – Produktion, Gebäude, Heizung, Druckluft – und darunter Linien und Maschinen; per Klick zoomen Sie auf einen Standort, per Link wechseln Sie in dessen eigenes Sankey. So eignet sich Sankey auch für Unternehmensgruppen.
Ja. Sankey stellt grundsätzlich Mengenströme dar – Wasser, Gas, Druckluft, Wärme, Kälte, Dampf, Material, Produktionsmengen und Stückzahlen, sofern die Werte als Datenpunkt oder Zähler in eco2lot vorliegen.
Ein Dashboard beantwortet „Was passiert?“: Wie hoch ist der Verbrauch, wie entwickelt sich die Kennzahl, welche Anlage ist im Alarm. Ein Sankey beantwortet „Wohin fließt es?“: Woher kommt die Energie, welcher Bereich verbraucht welchen Anteil, wie verteilt sich die Gesamtmenge. Beides ergänzt sich – und nutzt dieselben Daten.
Ja. Die Norm verlangt, die wesentlichen Energieeinsätze (SEU – Significant Energy Uses) zu identifizieren. Im Sankey sind sie die breitesten Bänder – je Standort, Bereich und Anlage. Der Bericht dazu entsteht im Report Studio aus denselben Zählern.
