MultiCharts
Außentemperatur, Wärmeverbrauch und Vorlauftemperatur einer Heizungsanlage in einem Bild. Oder Produktionsmenge und Energieverbrauch übereinander. MultiCharts zeigen, was der einzelne Messwert verschweigt: den Zusammenhang.
- Mehrere Zeitreihen auf einer Zeitachse
- Unterschiedliche Einheiten auf eigenen Achsen
- Maschinen und Standorte direkt vergleichen
Ein MultiChart zeigt mehrere Datenreihen gemeinsam in einem Diagramm — auch mit unterschiedlichen Einheiten auf mehreren Achsen. So wird sichtbar, wie Werte zusammenhängen: Außentemperatur und Wärmeverbrauch, Produktionsmenge und Energieverbrauch, Leistung mehrerer Maschinen im Vergleich.
Zusammenhänge erkennen
Drei MultiCharts aus einem Demo-Mandanten: vier Wärmepumpen im Vergleich, Phasenströme zweier Messstellen und ein Jahresvergleich über vier Jahre.

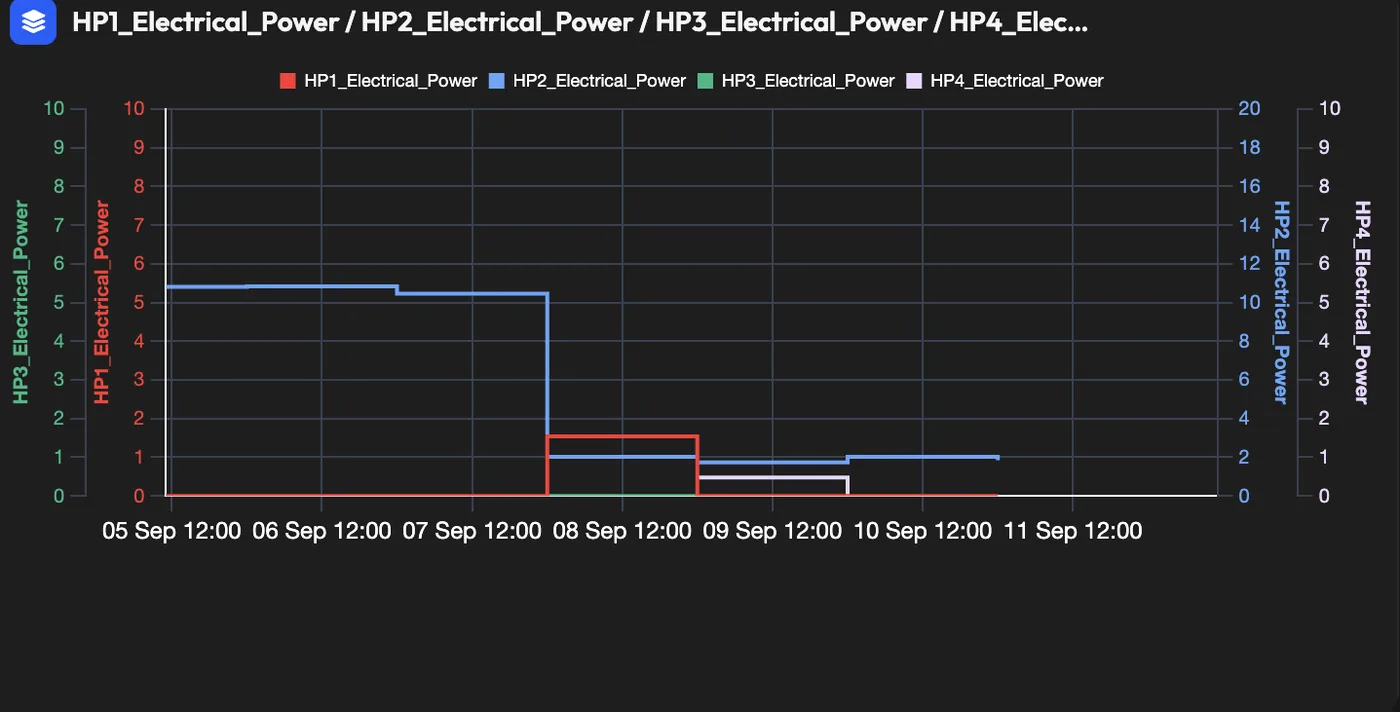

Vier Geräte, vier Farben: Laufen sie gemeinsam oder abwechselnd? Das Chart zeigt es ohne Rechnen.

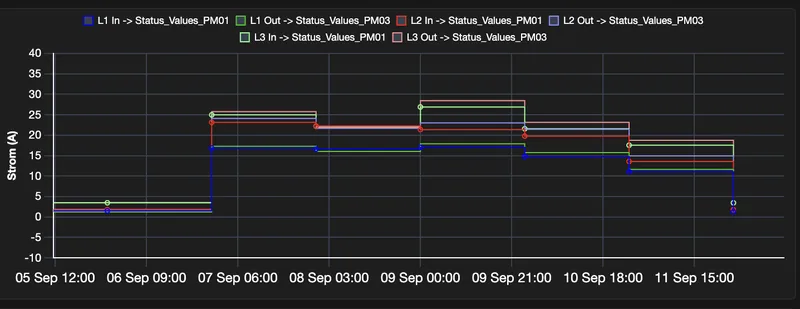

Ein- und Ausgang zweier Messpunkte in einem Bild — Unterschiede zwischen den Phasen sind sofort erkennbar.

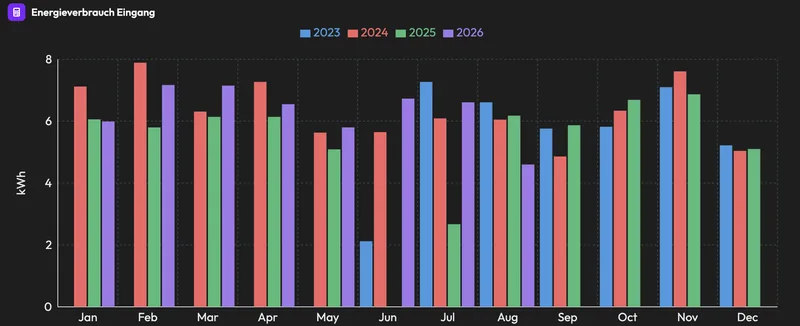

Vier Jahre je Monat nebeneinander: Der Verbrauch im Mai und Juli 2025 fällt aus der Reihe — ein Fall für den Kommentar am Dashboard.
Das steckt in MultiCharts
Was MultiCharts zeigen
- Mehrere Zeitreihen in einer Ansicht
- Unterschiedliche Messwerte und Einheiten
- Mehrere Maschinen oder Anlagen im Vergleich
- Mehrere Standorte auf einer Zeitachse
Ihr VorteilDer Blick auf den Zusammenhang ersetzt das Hin- und Herklicken zwischen Diagrammen.
Wie Sie damit arbeiten
- Datenreihen per Klick hinzufügen und ausblenden
- Eigene Achse je Einheit — kW, °C, Stück, bar
- Farben und Darstellung je Reihe wählen
- Zoom und Zeitraumwahl wie im Live-Chart
Ihr VorteilAus einer Vermutung wird in Minuten ein belegbarer Zusammenhang.
Typische Fragen
- Steigt der Energieverbrauch mit der Produktionsmenge — oder unabhängig davon?
- Reagiert die Vorlauftemperatur richtig auf die Außentemperatur?
- Laufen zwei Kompressoren gleichzeitig, obwohl einer reichen würde?
- Verhalten sich zwei baugleiche Standorte gleich?
Ihr VorteilUrsachen finden statt Symptome verwalten.
Praxisbeispiele
Heizungsanlage
Außentemperatur, Wärmeverbrauch und Vorlauftemperatur gemeinsam. Passt die Heizkurve, oder wird bei milder Witterung zu warm gefahren?
Produktion und Energie
Produktionsmenge und Energieverbrauch übereinander. Weicht die Energie bei gleicher Stückzahl ab, arbeitet eine Anlage ineffizient.
Druckluft
Netzdruck, Kompressorleistung und Verbrauch: Zeigt, ob der Druck unnötig hoch gehalten wird.
Standortvergleich
Zwei Werke mit gleicher Produktion auf einer Achse — Unterschiede im Grundlastverhalten werden sichtbar.
Danach können Sie …
-
Zusammenhänge zwischen Energie, Produktion und Witterung belegen.
-
Baugleiche Maschinen und Standorte objektiv vergleichen.
-
Ineffiziente Anlagen finden, die im Einzelchart unauffällig wirken.
Was Sie zu MultiCharts wissen sollten
Wie viele Datenreihen passen in ein MultiChart?
Technisch viele — sinnvoll sind drei bis sechs. Für mehr Reihen empfiehlt sich der Vergleich über Tabellen oder mehrere MultiCharts nebeneinander im Dashboard.
Wie werden unterschiedliche Einheiten dargestellt?
Jede Einheit bekommt eine eigene Achse, links oder rechts. Kilowatt, Grad Celsius und Stückzahl bleiben so lesbar, ohne dass eine Reihe die andere plattdrückt.
Kann ich das MultiChart mit Kollegen teilen?
Ja. Das MultiChart ist Teil eines Dashboards und wird mit ihm geteilt — die Berechtigungen des Dashboards gelten mit.
Das passt dazu
Passen MultiCharts zu Ihrer Aufgabe?
Beschreiben Sie Ausgangslage und Ziel — wir melden uns mit einer konkreten Empfehlung, welche Funktionen und Lösungen dazu passen, und einem Richtpreis.
